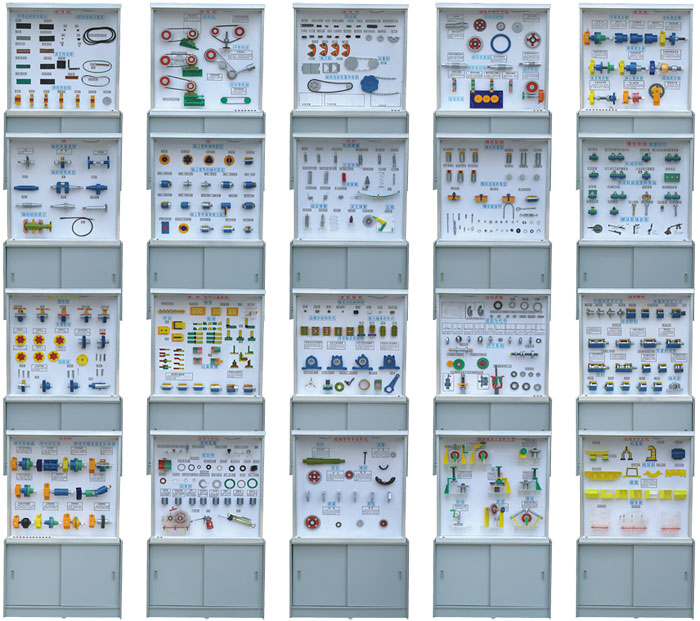

SB-20型《機械零件》示教陳列柜
上海碩博生產機械系列陳列柜，該套共分二十個柜400余種物零件模型。外型用高級鋁合金柜架，模型材料用各色有機玻璃和硬聚氯，高級寫真作必要圖表和文字說明，形象逼真，制作工藝美觀。使用本陳列柜能提高教學效果，節約學時，是一套理想機械課程的示教陳列室設備。
《機械零件》示教陳列柜，每個柜詳細內容如下
主要技術參數：
1、第二代陳列柜結構：上下柜整體框架全部采用彩色鋁塑鋼制作，外形美觀，堅固耐用。
2、陳列柜尺寸：1250×430×1780mm
|
序號與名稱 |
陳列柜內容 |
|
第一柜 螺紋聯接的基本內容 |
螺紋類型：普通螺紋、梯形螺紋、矩形螺紋、鋸齒形螺紋、圓弧管螺紋、圓柱管螺紋、圓錐管螺紋、右旋螺紋、左旋螺紋、雙線螺紋、三線螺紋；螺紋聯接的類型：螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊固螺釘聯接；螺栓、螺柱、螺釘、緊定螺釘、螺母、墊圈。 |
|
第二柜 螺紋聯接 |
摩擦防松：對頂螺母、鎖緊熱圈收口防松螺母、開縫收口，帶尼龍圈防松螺母、彈簧墊圈；機械防松：止動墊圈、止動墊圈子與圓螺母、開口銷與六角開槽螺母、串聯鋼絲；橫向截荷的減載裝置：斜墊圈、凸臺、沉頭坑、減載套筒、減載鍵、減截銷；提高聯接強度的措施：加彈性無件、內斜螺母、空心螺栓、腰狀桿螺栓，大圓角螺栓、沉割螺母、螺紋聯接的裝拆。 |
|
第三柜 鍵、花鍵和銷聯接 |
鍵聯接：普通平鍵、半圓鍵、楔鍵、導向平鍵、切向鍵、馬鞍滑鍵。 花鍵聯接：矩形花鍵，漸開線花鍵。三角形花鍵；銷聯接：圓柱銷、圓錐銷、導形銷、安全銷3件、定位、聯接、安全。 |
|
第四柜 鉚、焊、粘和過盈聯接 |
鉚接：常用鉚釘?shù)男褪健⒋罱印未畎鍖印㈦p搭板對接、組合接頭。 焊接：坡口型式、搭接、對接、角接；粘接：板接、管接、角接； 過盈聯接：圓柱面過盈聯接，圓錐面過盈聯接。 |
|
第五柜 帶傳動的主要類型 |
平帶的材料與接頭：皮革帶、編制帶、膠帆布平帶、高速環形膠帶、錦綸片復合帶、斜面接頭、斜面階梯接頭、膠帶的接頭、縫線接頭、皮革線接頭；V帶的結構與型號：O型、A型、B型、C型、D型、E型、寬V帶、窄V帶、活絡V帶、其他傳動帶、聯組V帶、普通V帶、雙面V帶、多楔帶、圓帶、梯形齒同步帶；帶輪的結構：實心輪、輻板輪、孔板輪、橢圓輻輪、平帶輪、高速帶輪、同步帶輪。 |
|
第六柜 帶傳動 |
V型帶傳動：自動張緊裝置、滑道式定期張緊裝置、擺架式定期張緊裝置、張緊輪張緊裝置；平帶傳動：張緊輪裝置 |
|
第七柜 鏈傳動 |
傳動鏈：滾子鏈、內鏈片及套筒、滾子、外鏈片銷軸、內鏈片、外鏈片、單節距雙排滾子鏈、單排單節距滾子鏈、彈簧式、彈簧止圈、鋼絲、開口銷、過渡鏈節、帶搭子整體式鏈輪、整體板式、孔片式、帶內導片齒形鏈、帶外導片齒形鏈、圓銷式、滾柱式、鍵柱式、軸瓦式、方框鏈、平頂鏈、圓環鏈、鏈傳動的布置和張緊。 |
|
第八柜 齒輪與蝸桿傳動 |
齒輪的結構：齒輪軸、實心式齒輪、腹板式齒輪、輪幅式齒輪；蝸桿的類型：阿基米德圓柱蝸桿、法向直廓蝸桿、直線型環面蝸桿；蝸桿的結構：整體式蝸輪、輪箍式蝸輪、螺栓聯接式蝸輪、鑲鑄式蝸輪、蝸桿傳動、齒輪傳動。 |
|
第九柜 滑動軸承 |
軸瓦與襯的材料：軸瓦合金、青銅、黃銅、灰鑄鐵、微型軸承、橡膠、尼龍、四氟、酚荃樹脂；油槽的結構形式5件、推動軸承的形式：實心、空心、單環、多環；滑動軸的結構：整體有襯正滑動軸承、對開式正滑動軸承、對開式斜滑動軸承、固定瓦推力軸承、可傾三反軸瓦、連桿、靜壓軸承。 |
|
第十柜 滾動軸承 |
內圈、保持架、外圈、球、短圓柱滾子、長圓柱滾子、螺紋滾子、圓錐滾子、鼓形滾子、滾針；類型與代號：深溝球軸承、調心球軸承、調心滾子軸承、圓柱滾子軸承、滾針軸承、螺旋滾子軸承、角接觸軸承、圓錐滾子軸承、推力球軸承、推力滾子軸承；尺寸系列：直徑系列、內圈固定外圈轉動、外圈固定內圈旋動、滾動軸承的安裝方法、滾動軸承拆卸工藝、內徑系列，寬度系列。 |
|
第十一柜 滾動軸承組合設計 |
內圈的固定方法：彈簧擋圈、軸端壓板、圓螺母、錐形套筒；外圈的固定方法：軸承端蓋、孔用彈性擋圈、端蓋孔凸肩組合、套杯；組合設計：兩端固定式3件、兩端游動、一端固定一端游動；頂緊與調整：滾動軸承的調整、滾動軸承的頂緊；密封：毛氈式、皮碗式、環隙式、迷宮式、螺紋式 |
|
第十二柜 聯軸器 |
彈性套柱銷聯軸器、彈性柱銷聯軸器、凸緣聯軸器、套筒聯軸器、夾殼聯軸器、齒輪聯軸器、鏈條聯軸器、十字軸萬向聯軸器、滑塊聯軸器、剪銷式安全聯軸器。 |
|
第十三柜 離合器 |
牙嵌禽合器矩形牙、梯形、正三角形牙、鋸齒離合器、單圓盤摩擦離合器、圓錐摩擦禽合器、多圓盤摩擦離合器、牙嵌式安全禽合器、離心離合器 |
|
第十四柜 軸的類型與應用 |
轉軸、心軸、傳動軸、齒輪軸、化鍵軸、蝸桿軸、曲軸、凸輪軸、軟軸、軸的結構設計。 |
|
第十五柜 軸上零件的固定方法 |
鍵聯接、花鍵聯接、成形聯接、銷聯接、過盈聯接、軸肩—彈性擋圈、軸肩—圓螺母、軸肩—雙圓螺母、軸肩—套筒、軸肩—彈性擋圈、圓錐形軸頭—軸端擋圈、軸端擋板、雙鎖緊擋圈、開槽夾緊聯接、輪轂部分夾緊聯接、彈性套聯接、彈性環聯接、彈性盤聯接。 |
|
第十六柜 彈簧 |
拉伸彈簧：圓鉤環、半圓鉤環、偏心圓鉤環、錐形閉合端彈簧、可調拉簧；壓縮彈簧：端面拼緊磨平彈簧、端面不拼緊不磨平彈簧、矩形截面壓縮彈簧、中凸彈簧、中凹彈簧、圓錐螺旋彈簧；扭轉彈簧：外臂扭轉彈簧、內臂扭轉彈簧、中心臂扭轉彈簧、雙扭簧；其他彈簧：碟形彈簧、蛇形彈簧、平面蝸卷彈簧、板簧；并列組合彈簧、直列組合彈簧、轉換機構。 |
|
第十七柜 潤滑與密封 |
潤滑裝置：壓配式壓注油杯、油繩式有杯、接頭式壓注油油杯，直通式注油杯、油標；密封件：O型橡密封圈2件、矩形橡密封圈2件、尼龍墊片、石棉墊片、金屬平墊片、金屬八角墊片、金屬齒形墊片、切口：插入搭接、活塞環；切口：斜搭接、雙口型油封、T型油封、Y型油封、V型油封潤滑劑8件、機油槍、牛油槍。 |
|
第十八柜 機械零件的失效形式 |
膠合、斷裂、腐蝕、磨損、點蝕、殘余變形 |
|
第十九柜 漸開線加工齒輪方法 |
仿形法加工齒輪2件、用滾刀加工齒輪、用插齒刀加工齒2件、用齒條插刀加工齒輪、用刨加工齒輪、剃齒加工齒輪、用碟形砂輪摩齒 |
|
第二十柜 機座零件分類 |
臥式機座、門工機座、立式機座、環式機座、桁架式機坐、框架式機座、框架式機座、基座幾基板、臺架式支座、板類助板布置7件、減速器箱體2件、變速箱箱體。 |
