SBZRT16型機械制圖模型柜
一、概述
《機械制圖》示教陳列柜是適用于全日制普通中專、職工中學、電視中專、職業高中機械類專業的制圖教學，亦可供其它相近專業使用或參考。為突出培養學生畫圖能力和看圖能力這條主線，對機械專業學生理論學習，使用范圍增強認識，加深理解，本陳列柜是一套提高教學質量的理想設備。
二、技術規格：

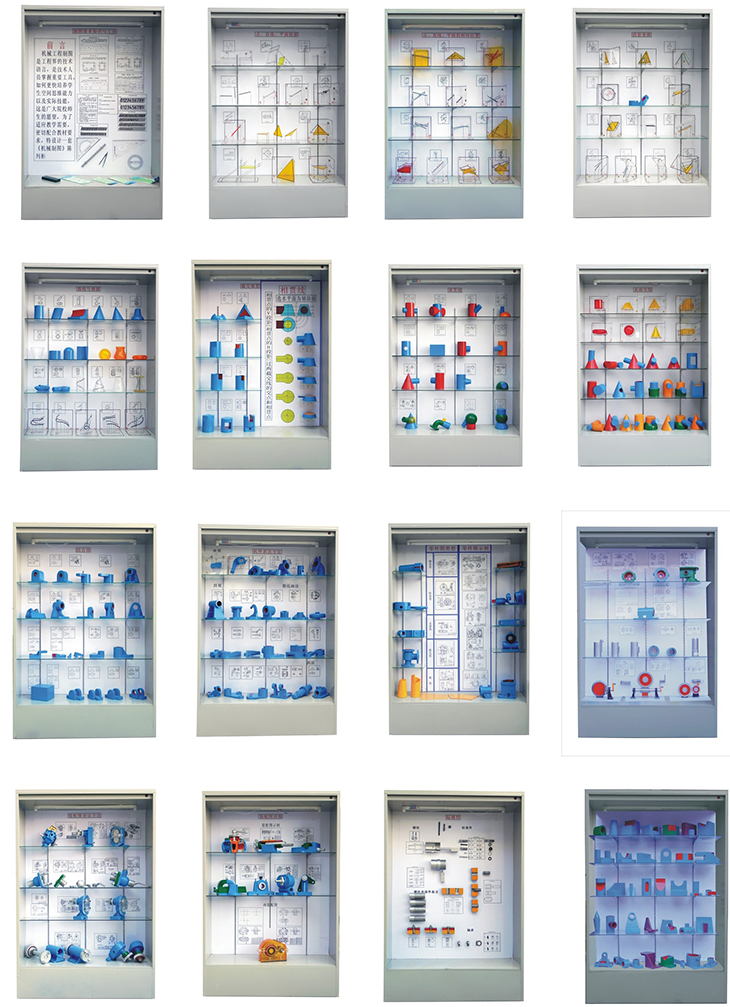

1、本陳列柜共分一十六個單體陳列柜組成，陳列柜體外形尺寸：1200×400×1900mm（長×寬×高）
2、柜體采用1.0mm厚的SPCC冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
4、柜頂部裝有照明日光燈，柜底裝有萬向輪，方便移動，符合人機工程要求。
5、模型材料采用亞克力有機板與工程塑料制造；
三、配置如下
|
序號與名稱 |
陳列柜內容 |
|
第一柜：制圖基本知識與工具 |
1、羅馬數字示列 2、阿拉伯?dāng)?shù)字示例 3、拉丁字母示例 4、標題欄、明細欄 5、比例 6、字體（GB-T 14691—93）基本要求 7、長仿宋體漢字示例 8、圖紙幅面和尺寸 9、圖框格式 10、三角尺 11、三棱比例尺 12、圓形量角器 13、多功能模板 14、圓規 |
|
第二柜：點、直線、平面投影 |
1、點的三面投影 2、一般位置直線的三面投影 3、線段實長和傾角α 4、垂面?zhèn)?span lang="EN-US"> 5、水平面 6、斜投影與正投影 7、直線的跡點 8、平面投影的特性 9、跡線平面 10、中心投影法 11、點在直線上的投影特性 12、線段的投影特征 13、四個分角中點的投影 |
|
第三柜：點、直線、平面的相對位置 |
1、直角投影定理 2、相交兩直線的投影 3、利用投影的積聚性求直線與平面的貫穿點 4、用輔助面法求直線與平面的貫穿點 5、利用投影的積聚性求兩平面的交線 6、平面跡線作法 7、正垂面上圓的投影 8、立體表面上的直線和投影的相對位置分析 9、交叉兩直線的投影` 10、相交兩直線的投影特征 11、用輔助線法求直線與平面的貫穿點 12、求兩個一般位置平面的交線 13、平行兩直線的投影 |
|
第四柜：投影變換 |
1、投影變換的兩種基本方法(換面法) 2、投影變換的兩種基本方法(旋轉法) 3、點繞正垂軸旋轉 4、一般位置直線變換為新投影面垂直線 5、將一般位置直線旋轉成投影面平行線 6、一般位置直線變換為新投影面的平行線 7、一般位置平面變換為新投影面平行面 8、一般位置平面變換為新投影面垂直面 9、將正垂面變換成投影面平行面 10、點的二次換面 11、投影面平行線變?yōu)橥队懊娲怪本 12、求A點到P平面的距離及A點對P平面所作垂線的垂直K 13、用二次換面法畫組合體視圖 |
|
第五柜：曲線與曲面 |
1、曲面立體的兩面投影示例（斜置的圓柱） 2、曲面立體的兩面投影示例（斜圓柱） 3、部分圓環的截交線 4、曲面立體的兩面投影示例（左上角有四分之一圓柱槽的四棱柱） 5、曲面立體的兩面投影示例（斜置的圓錐） 6、曲面立體的兩面投影示例（斜圓錐） 7、曲面立體的兩面投影示例（上下倒置的圓臺） 8、曲面立體的兩面投影示例（有半個圓臺槽的半圓柱） 9、曲面立體的兩面投影示例（有半球槽的圓柱體） 10、曲面立體的兩面投影示例（組合回轉體示例一） 11、曲面立體的兩面投影示例（組合回轉體示例二） 12、連桿頭部的截交線 13、鉛垂面堆切圓球的截交線投影 14、曲線形成 15、空間曲線 16、回轉曲面的形成及投影 17、錐面 18、柱狀面 19、錐狀面 20、圓柱螺旋線 21、圓錐螺旋線 22、單葉雙曲回轉面 23、圓環面的形成 24、頂針的截交線 |
|
第六柜：截交相貫 |
1、半圓球切槽的投影 2、缺口三棱錐 3、圓柱開槽的投影 4、開槽空心圓柱的投影 5、求截交線2件 6、鏜刀桿頭部的投影 7、接頭投影 8、千斤頂蓋投影 9、相慣線的剖面5件 |
|
第七柜：相貫線 |
1、正交兩圓柱相貫線 2、正交兩圓柱相貫線 3、用球面法求圓柱與圓錐的相貫線 4、兩正交圓柱的相貫線 5、圓柱上鉆孔及兩圓柱孔的相貫線 6、圓柱上鉆孔及兩圓柱孔的相貫線 7、兩偏交圓柱的相貫線 8、圓錐臺和半圓球的相貫線 9、圓柱和圓錐正交的相貫線 10、斜交兩圓柱的相貫線 11、圓柱與圓錐正交 12、作軸線不相交、直徑不相等的兩圓柱的相貫線 13、圓柱與半圓球相交 14、相貫線的特殊情況2件 15、圓柱、圓臺和圓球的相貫線 |
|
第八柜：表面交線 |
1、圓柱的投影與表面上取點 2、圓錐的投影與表面上取點 3、六棱柱的投影與表面上求點 4、形體中面的分析 5、圓球投影和表面上取點 6、圓環投影與表面上的取點 7、專用墊圈的投影 8、五棱錐的投影與表面上的求點 9、表面交線模型22件 |
|
第九柜：組合體 |
1、組合體的組合方式 2、外表面共面與不共面 3、內表面共面與不共面 4、外表面相切 5、內表面相切 6、平面與曲面表面相交 7、兩曲面相交 8、軸承座及其形體分析 9、墊塊 10、幾個視圖聯系起來看 11、支架 12、壓板 13、構形設計力求新穎 14、疊加構成的組合體 15、圓柱挖切構成的組合體 16、綜合構成的組合體 |
|
第十柜：機件表達方法 |
1、基本投影面 2、局部視圖 3、對稱物體局部視圖 4、斜視圖 5、剖視圖 6、全剖視圖 7、半剖視圖（一） 8、半剖視圖（二） 9、局部剖視圖 10、單一斜剖切面 11、階梯剖的全剖視圖 12、階梯剖的半剖視圖 13、階梯剖的局部剖視圖 14、兩個相交的剖切面 15、旋轉剖視產生不完整要素的情況 16、復合剖 17、用斷面表達軸和鍵槽等結構 18、剖切斷面分離時斷面圖 19、兩相交剖切平面剖出的移出斷面圖 20、相同結構的畫法 21、多孔結構的畫法 22、肋、孔的簡化畫法（2件） 23、法蘭盤上均布孔的簡化畫法 24、橢圓的簡化畫法 |
|
第十一柜：零件圖 |
1、柱塞套 2、泵軸 3、端蓋 4、托架 5、箱體 6、蝸輪減速箱體 7、閥體 8、法蘭盤 9、圓錐管 10、缸體 11、手輪 12、軸架 13、支架 14、車床尾座空心套\盤 |
|
第十二柜：零件圖、齒輪、鍵、彈簧 |
1、直齒圓柱齒輪傳動 2、圓錐齒輪傳動 3、蝸桿蝸輪傳動 4、漸開線花鍵聯接畫法 5、普通平鍵 6、半圓鍵 7、圓柱銷 8、圓錐銷 9、開口銷 10、壓縮彈簧 11、拉伸彈簧 12、扭轉彈簧 |
|
第十三柜：裝配圖表達方法 |
1、球閥（2件） 2、機油泵 3、齒輪油泵（2件） 4、銑刀頭（2件） 5、油泵1（2件） 6、油泵2（2件） |
|
第十四柜：裝配圖讀圖 |
1、滑動軸承 2、齒輪泵 3、旋塞 4、杠桿 5、微動機構 6、機用虎鉗 7、臺虎鉗 8、減速器 |
|
第十五柜：標準件 |
1、加工內螺紋 2、螺紋聯接的畫法 3、螺栓聯接 4、螺釘聯接 5、雙頭螺柱聯接 6、六角頭螺栓 7、雙頭螺柱 8、開槽圓柱頭螺釘 9、開槽沉頭螺釘 10、開槽盤頭螺釘 11、開槽平端緊定螺釘 12、Ⅰ型六角螺母 13、平墊圈 14、彈簧墊圈 |
|
第十六柜：習題模型 |
共： 30件（包括；支座、相貫線、軸承座等） |
注：柜上玻璃屬易碎品，由需方單位自配；
