SB-6型公差配合陳列柜
《公差配合》陳列柜是機械零件設計圖樣上的一項重要技術要求是機械產品的靜態和動態幾何精度的重要組成部分。隨著科學技術的發展和生產水平的提高，對機械產品的幾何精度也提出了越來越高的要求，幾何精度已經形成了一門獨立的技術學科，并且受到學術界和工程技術界有識之士的高度重視。
一、《公差配合》示教陳列柜，每個柜詳細內容如下
二、主要技術參數：
1、第二代陳列柜結構：上下柜整體框架全部采用彩色鋁塑鋼制作，外形美觀，堅固耐用。
2、陳列柜尺寸：1250×430×1780mm
|
序號和名稱 |
陳列柜內模型內容 |
|

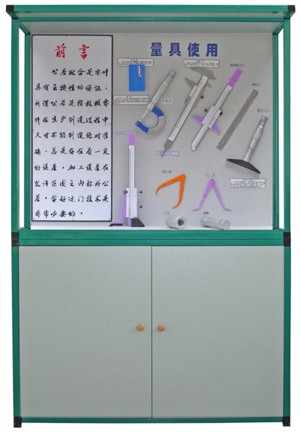

第1柜 量具的使用 |
鋼扁尺，深度的游標卡尺；外徑千分尺；游標卡尺；深度千分尺；外徑卡鉗；內徑卡鉗塞規；百分表，高度游標卡尺。 |
|
第2柜 直線與平面度 |
直線度（1給定方向a）；直線度（在給定向上b）；垂直度互相垂直的兩個方向(線對面）；直線度（在任意方向上a、b）2件；平面度a、b、2件；直線度的最小區域a;直線度的最小區域b;平面度的最小區域a;平面度的最小區域b;平面度的最小區域C; 直線度三點接觸式； 直線度四點接觸式；直線度五點接觸式；垂直度一個方向(線對面)。 |
|
第3柜 圓度與圓柱度及線輪廓度 |
圓度a；圓柱度；線廓度誤差評定；圓度誤差評定(最小區域法)；線輪廓度a、b;圓度誤差判定a、b、c、d;圓柱誤差評定(三點接觸式);圓柱誤差評定(四點接觸式);圓柱誤差評定(五點接觸式)。 |
|

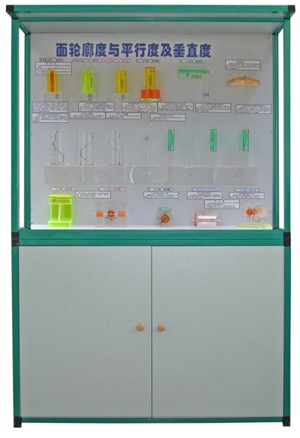

第4柜 面輪廓度與平行度及垂直度 |
面輪廓度；平行度面對面;平行度線對線;平行度互相垂直的兩個方向;平行度在任意方向上;垂直度一個方向(面對線)；垂直度一個方向(線對線)；垂直度在任意方向上；平行度一個方向(線對面);平行度一個方向(面對線);；垂直度一個方向(面對面)；垂直度互相垂直的兩個方向(線對線)；垂直度一個方向上（線對線a）；平行度一個方向(線對線d)。 |
|

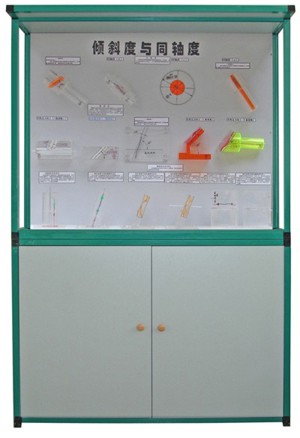

第5柜 傾斜度與同軸度 |
同軸度a、b、C、3件;同軸度誤差判定;在任意方向上(線對面);線對基準平面的傾斜度誤差a、b;面對基準直線的傾斜度的傾斜誤差;傾斜度誤差判定;在給定方向上(線對線a);在給定方向上(線對線b);在給定方向上(線對線c)。 |
|

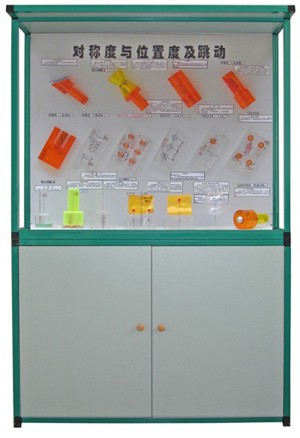

第6柜 對稱度與位置及跳動 |
對稱度(面對面)；對稱度(線對面)；對稱度(面對線)；對稱度(線對線)；面的位置度誤差判定;點的位置度(在任意方向上)；線的位置度(在任意方向上b)；復合位置度;線的位置度(互相垂直的兩個方向)；端面圓跳動,徑向圓跳動；斜向圓跳動。 |
