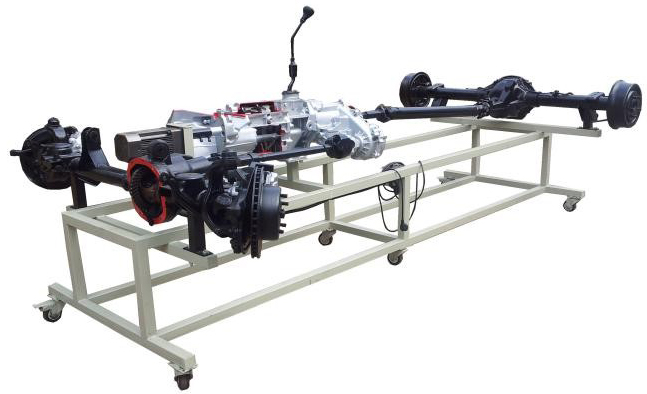

東風天錦EQ1120GA2驅動系統實訓臺
一、產品簡介
該設備采用解剖翻新東風天錦EQ1120GA2的發動機和傳動系統實物為基礎，全面展示發動機和傳動系統的組成結構。
適合于汽車傳動系統理論教學和拆裝實訓的教學需要。
二、功能特點
1.采用真實的發動機和傳動系統部件，充分展示發動機和傳動系統的組成結構。
2.由三相電機帶動減速機，減速機帶動發動機曲軸做低速運轉，真實演示從發動機到驅動輪的動力傳遞過程。
3.實訓臺驅動部分加裝安全防護罩。
4.實訓臺提供了學員拆裝發動機和傳動系的工作平臺。
三、技術規格
動力電源：220V
單相減速電動機：
電 壓：AC 220V50Hz
功 率：250KW
轉 速：15r/min
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
解剖的發動機總成 |
|
臺 |
1 |
|
2 |
解剖的手動變速器總成 |
|
臺 |
1 |
|
3 |
離合器 |
|
個 |
1 |
|
4 |
主減速器 |
|
套 |
1 |
|
5 |
差速器 |
|
套 |
1 |
|
6 |
傳動軸與剎車裝置 |
|
套 |
1 |
|
7 |
單相減速電動機 |
|
臺 |
1 |
|
8 |
驅動機構(帶安全防護罩) |
|
套 |
1 |
|
9 |
漏電保護開關 |
|
個 |
1 |
|
10 |
移動臺架(帶自鎖腳輪裝置) |
|
臺 |
1 |
