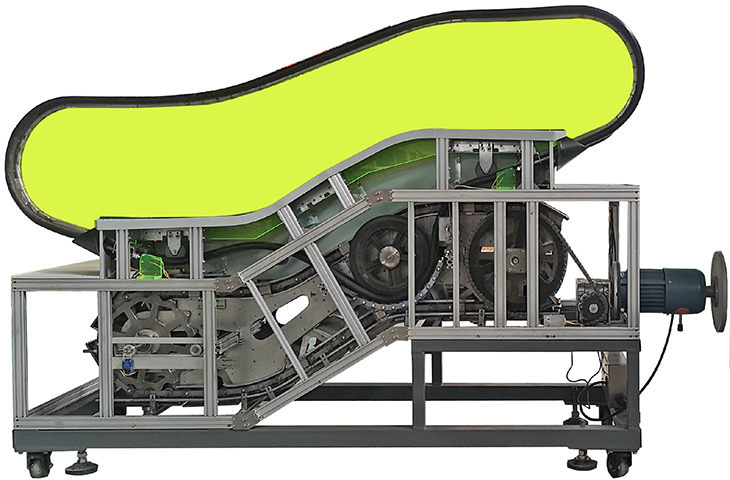

SBDT-08D型自動扶梯教學模型實訓裝置
一、自動扶梯教學模型實訓設備概述
1.自動扶梯模型實訓考核裝置，是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、鋁合金梯級、梳齒前沿板、電氣控制系統等部分組成。
2.電氣控制采用西門子PLC系統，驅動采用變頻節能控制；
3.整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。
二、技術參數
1、輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz；
2、工作環境：環境溫度為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、模型尺寸：2150mm（長）×770mm（寬）×1600mm（高）；
5、提升高度：300mm；
6、梯級結構：寬300mm，ABS注塑成型，拆裝式結構
7、運載能力 ：20KG
8、驅動方式：PLC可編程控制，變頻節能起動/運行；
9、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、實訓項目
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置包括：曳引鏈條斷裂保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、制動器、機械鎖緊裝置等。
3、自動扶梯的基本安全操作與使用；。
4、梯級的拆裝操作；
5、梳齒板的調整；
6、梳齒前沿板的調整；
7、扶手帶的張緊的調整；
8、梯級鏈張緊的調整；
9、驅動鏈的調整；
10、扶梯防逆轉機械實驗；
11、上下部曳引鏈安全實驗
12、主機斷鏈安全實驗
四、曳引裝置（驅動）
由交流電機、專用減速器、制動器、手動盤車和傳動齒輪等組成。
五、驅動鏈輪裝置
1、傳動齒輪采用10mm厚鋁合金板材數控精加工而成，精度高重量輕，不生銹，
2、梯級鏈條采用1mm厚不銹鋼制作主，鋁制銷軸，傳動平穩，不起銹。
六、扶梯防逆轉裝置（機械加光電聯鎖）
防逆轉裝置如下圖，裝置裝在扶梯上部驅動位。在扶梯上行時凸輪順時針轉動，若扶梯發生異常情況而逆轉則凸輪逆轉，此時打桿使限位開關動作并使扶梯主剎動作從而使扶梯停止，反之亦然。同時此功能具備手動測試操作功能。
七、梯級（踏板）鏈輪張緊裝置
采用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級伸長而造成梯級（踏板）等相關部件的偏離、晃蕩、沖撞與噪聲。本裝置全部采用鋁合金板材制作。
八、扶手帶驅動裝置
由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。
九、自動扶梯教學模型實訓設備主要配置
|
配置 |
扶梯桁架 |
鋁合型材框架 |
||
|
拖動方式 |
西門子s7/200PLC可編程，變頻節能控制 |
|||
|
角度 |
35度 |
|||
|
提升高度 |
300mm |
|||
|
控制系統 |
通過光電感應檢測，自動控制 |
|||
|
電動機傳動方式 |
蝸輪蝸桿傳動 |
|||
|
梯級結構 |
ABS注塑成型，裝配式結構 |
|||
|
電源適應 |
三相交流電源380V±10%,220V±10% |
|||
|
梯級寬度 |
300mm |
|||
|
裝飾 |
扶壁板 |
高度 |
450mm |
|
|
材質 |
有機玻璃 |
|||
|
厚度 |
8mm |
|||
|
扶手帶 |
型式 |
窄型扶手帶 |
||
|
色彩 |
黑色(可選彩色) |
|||
|
結構 |
扶手帶為特制防老化制作，內鑲嵌鋼絲，內表面為耐磨、防水滑動層 |
|||
|
梳齒板材質 |
鋁合金 |
|||
|
桁架 |
型材 |
歐標鋁型材框架結構 |
||
|
規格 |
主框架30*60mm，次要支架30*30mm |
|||
|
內外蓋板 |
外蓋板 |
1.5mm材質鈑金沖壓而成 |
||
|
內蓋板 |
1.5mm材質鈑金沖壓而成 |
|||
|
圍裙板 |
左右圍裙板 |
1.5mm材質鈑金制作而成 |
||
|
上下平臺 |
|
5mm透明有機玻璃 |
||
|
安全保護裝置 |
起動鈴聲提示 |
|||
|
電動機短路及過載保護 |
||||
|
節能裝置—變頻控制 |
||||
|
上下平臺踏板安全裝置 |
||||
|
上部扶手帶入口安全裝置 |
||||
|
下部扶手帶入口安全裝置 |
||||
|
上部曳引鏈安全裝置 |
||||
|
下部曳引鏈安全裝置 |
||||
|
主機鏈斷鏈保護裝置 |
||||
|
停止開關 |
||||
|
手動盤車輪 |
||||
|
急停按鈕 |
||||
|
安全檢測裝置 |
上部鑰匙起動 |
|||
|
下部鑰匙起動 |
||||
|
上部乘客檢測 |
||||
|
下部乘客檢測 |
||||
|
主機防逆轉檢測裝置（機械部分+光電） |
||||
十、配套工具清單
|
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
|
1 |
卷尺 |
3m |
1 |
把 |
|
2 |
萬用表 |
MF47 |
1 |
只 |
|
3 |
內六角扳手（組套） |
BM-C9 |
1 |
套 |
|
4 |
全拋光梅花開口兩用扳手 |
10 |
1 |
把 |
|
5 |
全拋光梅花開口兩用扳手 |
13 |
1 |
把 |
|
7 |
全拋光梅花開口兩用扳手 |
16 |
1 |
把 |
|
8 |
全拋光梅花開口兩用扳手 |
18 |
1 |
把 |
|
9 |
T型六角扳手 |
5mm |
1 |
把 |
|
10 |
開口扳手 |
8～10 |
1 |
把 |
|
11 |
開口扳手 |
12～14 |
1 |
把 |
|
12 |
開口扳手 |
17～19 |
1 |
把 |
|
13 |
一字穿心螺絲批 |
5×75 |
1 |
把 |
|
14 |
十字穿心螺絲批 |
5×75 |
1 |
把 |
|
15 |
工具箱 |
塑料大號 |
1 |
只 |
|
16 |
尖嘴鉗 |
8寸 |
1 |
把 |
|
17 |
斜口鉗 |
6寸 |
1 |
把 |
|
18 |
平口鉗 |
8寸 |
1 |
把 |
|
19 |
活扳手 |
300×36 |
1 |
把 |
|
20 |
鋼板尺 |
300mm |
1 |
把 |
SBDT-08C型自動扶梯教學模型實訓裝置（簡易型）
一、自動扶梯教學模型實訓設備概述
1.自動扶梯模型實訓考核裝置，是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、梳齒前沿板、繼電器控制系統等部分組成。
2.整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。
二、技術參數
1、輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz；
2、工作環境：環境溫度為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤1.5kVA；
4、模型尺寸：2150mm（長）×770mm（寬）×1600mm（高）；
5、提升高度：300mm；
6、梯級結構：寬300mm，ABS注塑成型，拆裝式結構 ??
7、運載能力 ：20KG
8、驅動方式：三相異步電動機正反轉控制；
三、曳引裝置（驅動）
由交流電機、專用減速器、制動器、手動盤車和傳動齒輪等組成。
四、驅動鏈輪裝置
1、傳動齒輪采用10mm厚鋁合金板材數控精加工而成，精度高重量輕，不生銹，
2、梯級鏈條采用1mm厚不銹鋼制作主，鋁制銷軸，傳動平穩，不起銹。
五、梯級（踏板）鏈輪張緊裝置
采用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級伸長而造成梯級（踏板）等相關部件的偏離、晃蕩、沖撞與噪聲。本裝置全部采用鋁合金板材制作。
六、扶手帶驅動裝置
由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。
七、自動扶梯教學模型實訓設備主要配置
|
配置 |
扶梯桁架 |
鋁合型材框架 |
|
|
拖動方式 |
西門子s7/200PLC可編程，變頻節能控制 |
||
|
角度 |
35度 |
||
|
提升高度 |
300mm |
||
|
控制系統 |
通過光電感應檢測，自動控制 |
||
|
電動機傳動方式 |
蝸輪蝸桿傳動 |
||
|
梯級結構 |
ABS注塑成型，裝配式結構 |
||
|
電源適應 |
三相交流電源380V±10%,220V±10% |
||
|
梯級寬度 |
300mm |
||
|
裝飾 |
扶壁板 |
高度 |
450mm |
|
材質 |
有機玻璃 |
||
|
厚度 |
8mm |
||
|
扶手帶 |
型式 |
窄型扶手帶 |
|
|
色彩 |
黑色(可選彩色) |
||
|
結構 |
扶手帶為特制防老化制作，內鑲嵌鋼絲，內表面為耐磨、防水滑動層 |
||
|
梳齒板材質 |
鋁合金 |
||
|
桁架 |
型材 |
歐標鋁型材框架結構 |
|
|
規格 |
主框架30*60mm，次要支架30*30mm |
||
|
內外蓋板 |
外蓋板 |
1.5mm材質鈑金沖壓而成 |
|
|
內蓋板 |
1.5mm材質鈑金沖壓而成 |
||
|
圍裙板 |
左右圍裙板 |
1.5mm材質鈑金制作而成 |
|
|
上下平臺 |
|
5mm透明有機玻璃 |
|
