電氣自動化實訓裝置,電氣自動化實訓臺

SBK-DQA電氣自動化實訓裝置

一、電氣自動化實訓裝置總體要求

電氣自動化實訓裝置采用鋁型材柜式結構，由電源控制屏、不銹鋼實訓網孔板、虛擬負載接口單元、三相異步電動機、PLC、變頻器、觸摸屏、斷路器、中間繼電器、交流接觸器等構成。以虛擬負載作為被控對象，可以完成對某個虛擬負載的電氣自動化控制系統的設計、安裝、接線、編程、調試等工作。

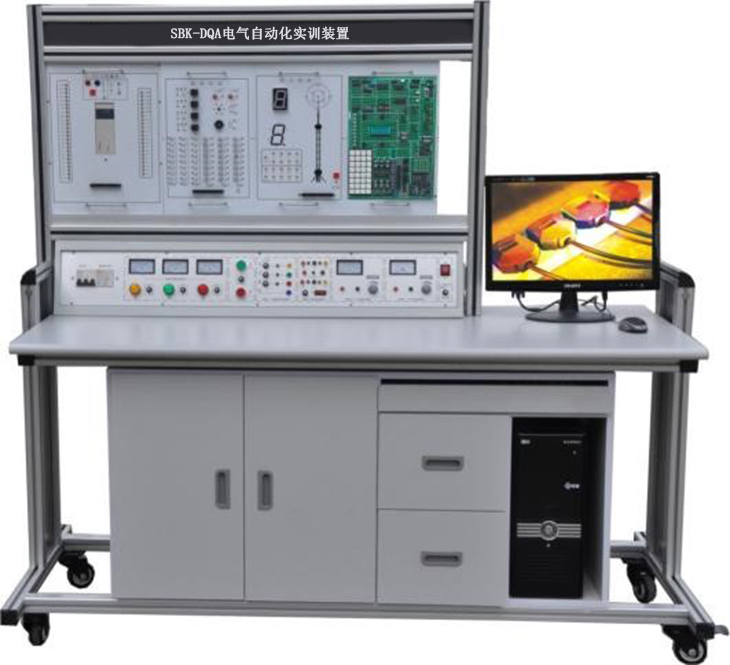

參考圖

二、產品主要構成

1 ．電源控制屏

1) 由急停按鈕、電源指示燈、供電指示燈、總電源開關、電壓表、電流表、電源插座、及電源輸出端子構成。

2) 采用三相五線制AC380V/50 Hz電源供電；

3) 三相、單相輸出帶自動空氣開關；

4) DC24V電壓源1路；

5) AC24V電壓源1路。

2 ．實訓網孔板

尺寸610*740mm ，網孔分布合理、均勻，孔徑統一，方便器件的安裝及走線。

3 ．數字孿生仿真系統及仿真硬件模塊

1、功能描述：信息化虛擬仿真上位機，交互式軟件接口實現與下位機通訊。采用軟件建模及上位機界面設計，實現與下位機的通訊功能（USB、Wifi、以太網協議），實現上位機的虛擬仿真。

2、數字孿生仿真系統功能要求：

1）該數字孿生仿真系統應具備信息化虛擬仿真上位機，并且能通過交互式軟件接口實現與下位機通訊（USB、WIFI、以太網協議），實現上位機的虛擬仿真。

2）3D 仿真模型和仿真數據驅動器的組合應當能夠完全取代實物機械機構，有與設備實物相同的外觀、運動特性。

3）該數字孿生仿真系統必須能夠直接接受真實PLC程序控制，系統接收到信號狀態數據后驅動3D模型運行，并且系統運行中仿真機構對應的傳感器狀態等信息能夠輸出到PLC及其它自動化控制系統的輸入端。

4）要求該孿生仿真系統能夠采集送料模型、機械手搬運模型、物料傳送分揀模型的輸出控制信息，然后將相關信息通過USB通信傳送給信息化虛擬仿真上位機。

3、仿真驅動器主機要求：1套

1）該仿真驅動器主機應采用24V直流電源供電，以確保學生人身安全；

2）應具備8路數字輸入、8路數字輸出I/O端子，并且能兼容NPN和PNP兩種接線方式。（同等或更優配置）；

3）具備2路4-20MA模擬輸入，2 路輸出4-20MA/0-10V；

4）應具備相應的狀態指示功能，如電源指示、I/O 狀態指示、通訊狀態指示；

5）通訊接口包含RS485、以太網、USB等多種方式；

6）嵌入式系統采用內置ΜC/OS-III 嵌入式系統，控制芯片采用 ARM CORTEX-M3；

7）尺寸≥ 180*98*50MM。

5、仿真驅動器擴展板：1套

1）該仿真驅動器擴展板應采用24V直流電源供電，以確保學生人身安全；

2）應具備2路高速脈沖輸入，16路開關量輸入，兼容PNP和NPN接線方式；

3）應具備16路開關量輸出，兼容PNP和NPN接線方式；

4）為方便接線練習，要求采用連接方式：接線端子排、37PIN快速插頭等；

5）應具備相應的狀態指示功能，如電源指示、I/O 狀態指示、通訊狀態指示；

6）通訊接口應支持RS485通訊；

7）支持I/O擴展，采用32路40PIN快速插頭；

8）嵌入式系統采用內置ΜC/OS-III嵌入式系統，控制芯片采用ARM CORTEX-M3；

9）尺寸≥200*110*60MM。

4 ．數字孿生仿真軟件模型

1）顆粒上料單元自動化工作站，包括工作臺，型材臺面，上料筒2個顆粒推送氣缸2個，雙皮帶分揀輸送帶1條，雙工位旋轉吸料機構1個，瓶子上料輸送帶1條，填裝輸送皮帶1條，填裝氣動定位機構1個。

2）蓋擰蓋單元自動化工作站，包括工作臺，型材臺面，加蓋機構1個，擰蓋機構1個，輸送帶1條，定位機構2個。

3）檢測分揀自動化工作站，包括工作臺，型材臺面，龍門檢測機構1個，不合格品分揀機構1個，輸送帶1條，定位機構1個。

4）立體倉庫自動化工作站，包括工作臺，型材臺面，倉庫構架1個，2軸垛機機構1個。

5. PLC虛實結合控制實訓模塊

包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。

6 ．PLC:

◆ 24 輸入，24VDC

◆ 16 輸出，24VDC

7 ．變頻器:

◆ 三相 380V 電源供電，功率 0.37KW

◆ 具有 2 點模擬量輸入，AI1 支持-10~10V，0~20mA；AI2 支持 0~10V，0~20mA

◆ 具有 4 點開關量輸入

◆ 具有 1 點繼電器輸出,1 點晶體管輸出

◆ 具有 1 點模擬量輸出，0 -20mA

◆ 集成 RS485 通訊接口

8 ．觸摸屏：

一套以先進的 Cortex-A8 CPU 為核心（主頻 600MHz）的高性能嵌入式一體化觸摸屏。該產品設計采用了 7 英寸高亮度 TFT 液晶顯示屏（分辨率 800×480），四線電阻式觸摸屏（分辨率 4096×4096）。同時還預裝了 MCGS 嵌入式組態軟件（運行版），具備強大的圖像顯示和數據處理功能。

1.	3P斷路器	DZ47/6A	3	個
2.	2P斷路器	DZ47/6A	3	個
3.	帶座保險	RT18-32 ，5A	3	個
4.	帶座保險	RT18-32 ，2A	2	個
5.	中間繼電器	CDZ9L-52P ，線圈DC24V	8	個
6.	交流接觸器	CJX2-0910 ，線圈AC220V	4	個
7.	熱繼電器	JR36-20	2	個
8.	2檔旋鈕開關	LAY39 ，Ф22mm	2	個
9.	按鈕	LAY39,Ф22mm ，紅2 、黃2 、綠2	6	只
10.	指示燈	Ф22mm,紅1 、綠1 ，AC220V	2	只
11.	急停按鈕	Ф22mm	1	只

序號	名稱	參數
1.	工具箱
2.	測電筆
3.	電工刀
4.	剝線鉗	7 寸
5.	斜口鉗	6 寸
6.	尖嘴鉗	6 寸
7.	壓線鉗	6 寸
8.	小一字螺絲刀	3*75
9.	大一字螺絲刀	6*100
10.	小十字螺絲刀	3*75
11.	大十字螺絲刀	6*100
12.	導線	0.75 平方
