SB-JYD3型換熱器綜實驗裝置（數據采集）
一、產品概述
目前我國傳熱元件的結構形式繁多，其換熱性能差異較大，在合理選用和設計換熱器的過程中，傳熱系數是度量其性能好壞的重要指標。本裝置以應用較為廣泛的間壁式換熱器（共有套管式換熱器、螺旋板式換熱器、列管式換熱器和釬焊板式換熱器四種）為實驗對象，可完成其性能測試實驗。適合《工程熱力學》、《傳熱學》、《熱工學》等相關課程的實驗教學。

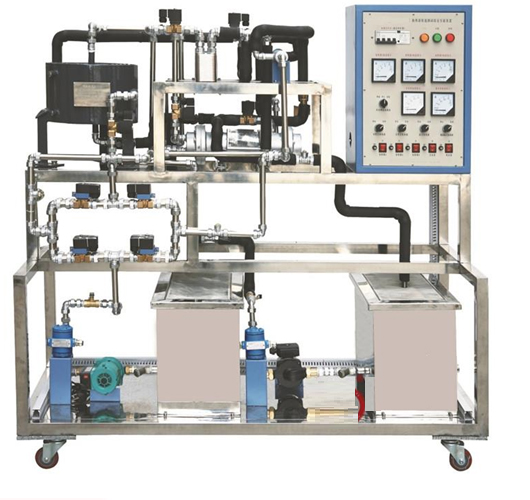

設備圖片
二、系統特點
1.采用四種不同結構的換熱器（分別為套管式換熱器、螺旋板式換熱器、列管式換熱器和釬焊板式換熱器）進行性能測量。
2.實驗裝置可測定換熱器總的傳熱系數、對數傳熱溫差和熱平衡誤差等，并能根據不同的換熱器對傳熱情況和性能進行比較分析。
3.實驗裝置采用工業現場的真實換熱器部件，與實際應用接軌。
三、技術參數
1.輸入電源：三相四線（三相五線）AC380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜5.0kVA
4.外形尺寸：1800 mm×650 mm×1500mm
5.套管式換熱器：換熱面積0.14m2，材質：碳鋼制作，接口尺寸：G3/4″外螺紋，外形尺寸：直徑×長度=Φ114mm×600mm
6.螺旋板式換熱器：換熱面積1m2，材質：碳鋼制作，接口尺寸：G3/4″外螺紋，外形尺寸：直徑×高度=Φ300mm×200mm
7.列管式換熱器：換熱面積0.5m2，換熱管：紫銅螺紋管，接口尺寸：管程為R3/4″內螺紋，R1″內螺紋，外形尺寸：直徑×長度=Φ89mm×454mm
8.釬焊板式換熱器：總換熱面積0.144m2，板片材質：304不銹鋼，接口尺寸： R1/2″內螺紋，外形尺寸：寬×高×厚=73mm×191 mm×34mm
9.渦輪流量計：0.25～1.2m3/h,電源24V，溫度-20～120℃，輸出信號4～20mA，數量：2臺
10.熱水泵：量程：8L/min,電源：220V,揚程：8m，功率：90W，數量：2臺
11.智能溫度調節儀：包括三種，分別為一路、兩路和四路顯示，均配備有光電隔離的RS485通訊接口，采用特定的通訊協議
12.電加熱器總功率：＜4kW。
13.安全保護：具有接地保護、漏電保護功能，安全符合國家標準
14、觸摸屏軟件：顯示電流，功率、電壓，各個點的溫度，模式工況
四：實驗內容：
殼管式式換熱器的結構性認識。工作原理。
板式換熱器的結構性認識。工作原理
列管式換熱器的結構性認識。工作原理
套管式換熱器的結構性認識。工作原理
殼管式式換熱器的性能測試
板式換熱器的性能測試
列管式換熱器的性能測試
套管式換熱器的性能測試
