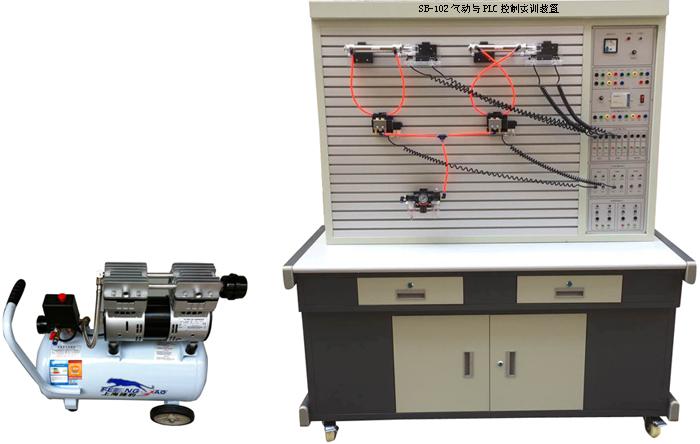

SB-102氣動與PLC控制實訓裝置(組態軟件控制）

氣動與PLC控制實訓裝置是應現代液壓氣動專業教學實驗要求。根據《液壓與氣動傳動》，《氣動控制技術》等通用教材內容設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。此外，裝置采用PLC控制方式。利用PLC控制系統與電腦連接，從學習簡單的PLC指令編程，梯形圖編程，深入到PLC控制的應用，與計算機通訊、在線調試等實驗功能。是氣動技術和電氣PLC控制技術的完美結合。

一、主要技術參數

1、輸入電源：220V．允差±l0%，50Hz；

2、裝置容量：≤1kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×650mm×1750mm

6、靜音空氣壓縮機：工作電源：AC220V；電機功率：780W公稱容量165L/min；額定輸出氣壓0.8Mpa

7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。

8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。

9、組態仿真控制軟件：氣動實訓系統能夠?qū)崿F(xiàn)組態軟件與實訓設備之間的鏈接，實現組態軟件與硬件之間的結合，通過組態軟件實現對實際回路的控制，使系統具有更強的仿真功能。

二、主要特點

1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜抽屜內存放氣動元件等。

3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，局靈活，拆接方便快捷。

4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。

5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。

6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及MGGS組態監控技于一體，功能強大，適應范圍廣。

氣動實訓裝置元件配置清單：

序號	型號/規格	名稱	數量	單位
1		實訓臺	1	臺
2		實訓桌	1	張
3		電腦推車	1	張
4	380V、24V	電源模塊	1	塊
5		按鈕模塊	1	塊
6		繼電器控制模塊	1	塊
7		電磁閥電控模塊	1	塊
8	三菱FX2N-40MR	PLC模塊	1	塊
9	氣泵	空氣壓縮機	1	只
10	QGX25ⅹ100	單作用氣缸	2	只
11	QGX25ⅹ100	雙作用氣缸	1	只
12	透明	旋轉氣缸	1	只
13	AC2000	三聯件	1	只
14	AR2000	減壓閥（帶壓力表）	1	只
15	H210—08	手動換向閥	1	只
16	3V210-8（DC24V）	單電磁換向閥（二位三通）常開	1	只
17	3V210-8（DC24V）	單電磁換向閥（二位三通）常閉	1	只
18	4V210-8（DC24V）	單電磁換向閥（二位五通）	2	只
19	4V220-8（DC24V）	雙電磁換向閥（二位五通）	1	只
20	4V230-8（DC24V）	雙電磁換向閥（三位五通）	1	只
21	4A210—08	單氣換向閥（二位五通）	2	只
22	4A210—08	雙氣換向閥（二位五通）	2	只
23	MOV—2	行程閥（機控）	1	只
24	MOV—3	行程閥（按鈕）	1	只
25	MOV—3A	行程閥（按鈕帶鎖）	1	只
26	ST—02	或門型梭閥	2	只
27	1/4 QE—02	快速排氣閥	2	只
28	RE—02	單向節流閥	2	只
29	1/4	單向閥	2	只
30		順序閥	1	只
31		氣容	1	只
32	PU6ⅹ4	氣管	20	米
33	三菱	編程電纜	1	條
34		內六角扳手	3	把
35		螺絲刀	2	把
36		剪刀	1	把
37		活動板手	1	把
38		尖嘴鉗	1	把
39	1/8	消聲器（小）	2	只
40	3/8	消聲器（大）	2	只
41	Ø 6	三通（T型三通）	4	只
42	Ø 8—Ø 6	三通（Y型減徑三通）	2	只
43	Ø 6	四通	2	只
44	601	L型（螺紋二通）	2	只
45	602	L型（螺紋二通）	2	只
46	Ø 6	氣孔塞頭	20	只
47		氣動實訓指導書	1	冊
48		PLC編程軟件、組態控制軟件及程序	1	盤

可以完成的實訓項目：

可完成40多種氣動回路實驗（學生也可自行設計搭建其它回路），典型實驗如下
