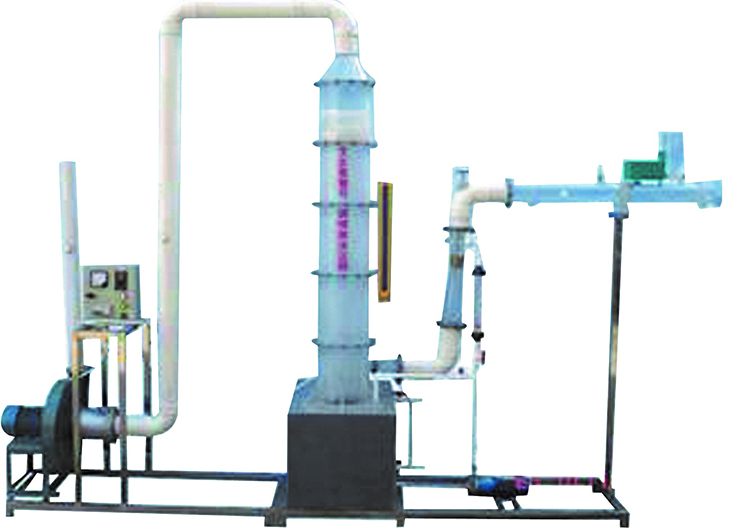

SBHJ-549文丘里除塵器性能測定實驗裝置
一、設備特點：
1.設備布局合理、美觀，結構清晰，整體感強。
2.文丘里洗滌器為透明有機玻璃制造，可有效觀察流體在實驗過程中的現象。
二、實驗目的：
1．了解文丘里除塵器結構形式和除塵機理。
2．掌握文丘里除塵器主要性能指標的測定方法。
3．掌握文丘里除塵器的除塵效率測定方法。
4．掌握文丘里除塵器的壓力損失和阻力系數的測定方法。
三、主要配置：
吸風裝置、有機玻璃主體、文丘里除塵裝置、水泵、流量計、儲液箱、進出口風管、斜管微壓計、畢托管、U型壓差管、支架、排氣管道、發塵裝置。
四、技術參數：
1、環境溫度：5℃～40℃，配電：380V，三相四線制 功率1100W。
2、風管尺寸：直徑Φ110管道，由引水裝置、文丘里管本體及脫水器三部分組成。
3、文丘里除塵塔：尺寸Φ200×1500mm,材質優質有機玻璃.
4、抽風機，高壓離心風機：功率1.1KW，轉速2900r/min。
5、水泵：額定流量10L/min，功率90W，揚程8m。
6、水箱：尺寸400×400×300mm，優質PVC材質。
7、氣體喉管流速15m/s。
8、液氣比0.3-1.5（L/m3），有效除塵率95%。
9、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
10、外形尺寸：1800×500×2200mm，框架為可移動式設計，帶腳輪及禁錮腳。
